技術情報 : Si-R/Si-R brinシリーズ設定例

Si-R GシリーズによるDocomo(FOMA)インターネット接続（mopera U）

 対象機種と版数、設定内容 |  設定例 |  解説

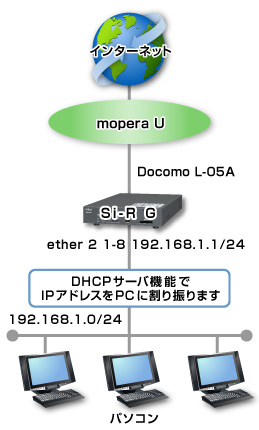

Si-R GシリーズでDocomoのL-05Aを利用して、インターネット（mopera U）に接続する設定例です。

対象機種と版数

• Si-R Gシリーズ V1.00以降

設定内容

• Si-R Gのether 2 1-8 をLAN側とします。
• Si-R GのLAN側に192.168.1.1/24を割り当るとします。
• プロキシDNSを有効にします。
• DHCPサーバ機能を有効にします。
• Si-R GのUSBポート1にDocomo L-05Aを挿します。

設定例

以下の設定例を、コピー&ペーストでご利用いただくことができます。

• *99***5#には電話番号を設定してください。（「*」は任意の文字ではありません。表記のとおりに入力してください。）
• 認証IDとパスワードには任意の文字列を設定してください。

wan 1 description L-05A

wan 1 use on

wan 1 bind usb 1

wan 1 line modemmodule

wan 1 modemmodule condition mode enable

wan 1 modemmodule condition at AT*DANTE

wan 1 modemmodule condition result *DANTE:

wan 1 modemmodule condition level 2

wan 1 modemmodule condition watch 1m

wan 1 modemmodule condition connect mode force

ether 1 1 flowctl off off

ether 1 1 vlan untag 1

ether 1 2 use off

ether 2 1-8 flowctl off off

ether 2 1-8 vlan untag 2

lan 1 ip address 192.168.1.1/24 3

lan 1 ip dhcp service server

lan 1 ip dhcp info dns 192.168.1.1

lan 1 ip dhcp info address 192.168.1.2/24 32

lan 1 ip dhcp info gateway 192.168.1.1

lan 1 vlan 2

remote 0 name moperaU

remote 0 ap 0 name L-05A

remote 0 ap 0 datalink bind wan 1

remote 0 ap 0 ppp auth send dummyid dummypass

remote 0 ap 0 dial 0 number *99***5#

remote 0 ap 0 idle 1m

remote 0 ppp ipcp vjcomp disable

remote 0 ip route 0 default 1 1

remote 0 ip nat mode multi any 1 5m

syslog pri error,warn,info

syslog facility 23

time zone 0900

proxydns domain 0 any * any to 0

proxydns address 0 any to 0

consoleinfo autologout 8h

telnetinfo autologout 5m

terminal charset SJIS

解説

wan 1 description L-05A

wan 回線の説明文（任意）を設定します。

wan 1 use on

wan 回線を使用するための設定です。

wan 1 bind usb 1

WAN定義で使用する回線を設定します。
利用する物理回線のモジュールにUSBを指定します。

wan 1 line modemmodule

物理回線の種別をデータ通信モジュールに設定します。

wan 1 modemmodule condition mode enable

電波状態監視を有効にするための設定です。

wan 1 modemmodule condition at AT*DANTE

wan 1 modemmodule condition result *DANTE:

wan 1 modemmodule condition level 2

wan 1 modemmodule condition watch 1m

wan 1 modemmodule condition connect mode force

AT*DANTE : 使用するAT コマンドです。

• *DANTE : AT コマンドの応答フォーマットの設定です。
• level 2 : 電波状態判定レベルの設定です。
• watch 1m : 電波状態監視間隔の設定です。
• mode force : 接続指示の設定です。
• forceを設定した場合、電波状態監視の結果にかかわらず回線は常に接続可能と判断します。

ether 1 1 flowctl off off

ether1 1ポートでフロー制御機能を無効にします。

ether 1 1 vlan untag 1

ether1 1ポートをTag なしVLAN1に設定します。

ether 1 2 use off

ether 1 2ポートを無効にします。

ether 2 1-8 flowctl off off

ether2 1-8ポートでフロー制御機能を無効にします。

ether 2 1-8 vlan untag 2

ether2 1-8ポートをTag なしVLAN2に設定します。

lan 1 ip address 192.168.1.1/24 3

LAN側IPアドレスを設定します。

• 192.168.1.1/24 : LAN側のIPアドレス/マスクです。
• 3 :ブロードキャストアドレスのタイプです。通常は3で構いません。

lan 1 ip dhcp service server

LAN1インターフェースに対して、DHCPサーバ機能を有効にします。

lan 1 ip dhcp info dns 192.168.1.1

lan 1 ip dhcp info address 192.168.1.2/24 32

lan 1 ip dhcp info gateway 192.168.1.1

DHCP配布情報の設定をします。

• dns 192.168.1.1 : DHCPクライアントに配布する、DNSサーバのIPアドレスです。
• address 192.168.1.2 : 割り当て開始IPアドレスです。
• 32 : 割り当てアドレス数です。
• gateway 192.168.1.1 : デフォルトゲートウェイアドレスです。

lan 1 vlan 2

VLAN ID とlan 定義番号の関連付けを行います。

• LAN1にTag なしVLAN2を設定します。

remote 0 name moperaU

インターネット接続用インターフェースの名前（任意）を設定します。

remote 0 ap 0 name L-05A

アクセスポイントの名前（任意、remote nameと同じでも可）を設定します。

remote 0 ap 0 datalink bind wan 1

インターネット向けパケットの転送先をwan1インターフェースに設定します。

remote 0 ap 0 ppp auth send dummyid dummypass

認証ID、パスワードを設定します

remote 0 ap 0 dial 0 number *99***5#

mopera Uへの電話番号を設定します。

remote 0 ap 0 idle 1m

無通信監視時間を設定します。時間内に監視対象となるパケットがない場合に、無通信として回線を切断します。

remote 0 ppp ipcp vjcomp disable

VJヘッダ圧縮を使用しない設定にします。

remote 0 ip route 0 default 1 1

インターネット接続用インターフェースにデフォルトルートを設定します。

• 1 : metric値です。通常は1で構いません。
• 1 : distance値です。通常は1で構いません。

remote 0 ip nat mode multi any 1 5m

マルチNATを設定します。

syslog pri error,warn,info

syslog facility 23

システムログ情報の出力情報／出力対象ファシリティを設定します。通常はこのままで構いません。

time zone 0900

タイムゾーンを設定します。通常はこのままで構いません。

proxydns domain 0 any * any to 0

proxydns address 0 any to 0

プロキシDNSの（順引き／逆引き）動作条件を設定します。通常はこのままで構いません。

consoleinfo autologout 8h

telnetinfo autologout 5m

シリアルコンソール、TELNETコネクションの入出力がない場合のコネクション切断時間を設定します。通常はこのままで構いません。

terminal charset SJIS

ターミナルで使用する漢字コードをShift JISコードに設定します。
